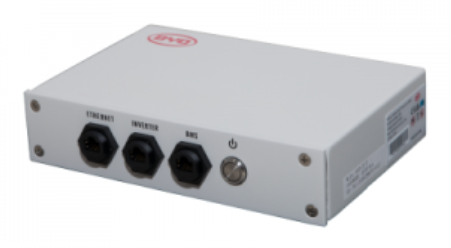

UNITE DE GESTION DE BATTERIES (BYD) 40-60V, 200mA, IP55

BMU (unité de gestion batterie) pour systèmes BYD Battery-Box Premium LV, servant d'unité de contrôle du système

• contrôleur compact avec interface WLAN intégrée pour communication locale via l'application Be Connect (nom/code WLAN sur l'étiquette BMU)
• interfaces en face avant : port Ethernet + port RJ45 “onduleur” + port RJ45 “Battery-Box”
• bouton d'arrêt avec LED d'état intégrée (fonctionnement / défaut)
• Dimensions (L × l × H) : 222 × 154 × 59 mm
• Poids : 2 kg

Comprend :

• 1 × BMU
• 1 × manuel d'instructions
• 3 × connecteurs
• 1 × support (hanger)

Par Pièce.

• compatible avec les familles BYD Battery-Box Premium LV : LV FLEX, LV FLEX LITE, LVS, LVS LITE, LVL
• alimentation : alimenté directement par la Battery-Box via le câble réseau (aucune alimentation externe nécessaire)
• interfaces de communication : Ethernet / CAN / RS485
• plage d'alimentation d'entrée : 40–60 VDC, courant d'entrée 200 mA
• limites environnementales : -10 °C à +50 °C, 5–95% HR (sans condensation)
• IP protection : IP55
• longueur du câble de communication avec l'onduleur : ≤ 10 m ; câble recommandé : CAT 5 blindé ou supérieur
• liaison BMU ↔ Battery-Box : câble droit (straight-through) obligatoire

• pilote et coordonne le système Battery-Box Premium LV en tant qu'unité de contrôle centrale (BMU)
• assure l'interface de communication entre Battery-Box et onduleur compatible via RJ45 (liaison CAN, brochage à respecter)
• permet le suivi / l'interaction via WLAN grâce à l'application Be Connect
• aide à la mise en service : démarrer la Battery-Box (bouton start ~3 secondes) après vérification des connexions onduleur / Battery-Box / BMU
• indication d'état par LED (initialisation, veille, charge, décharge, alerte SOC bas, défaut) ; les codes erreur sont détaillés dans le manuel Battery-Box
• mise à jour firmware possible uniquement lorsque le BMU fonctionne avec une Battery-Box
